Aplikácie gumových hnetacích strojov pri spracovaní káblov

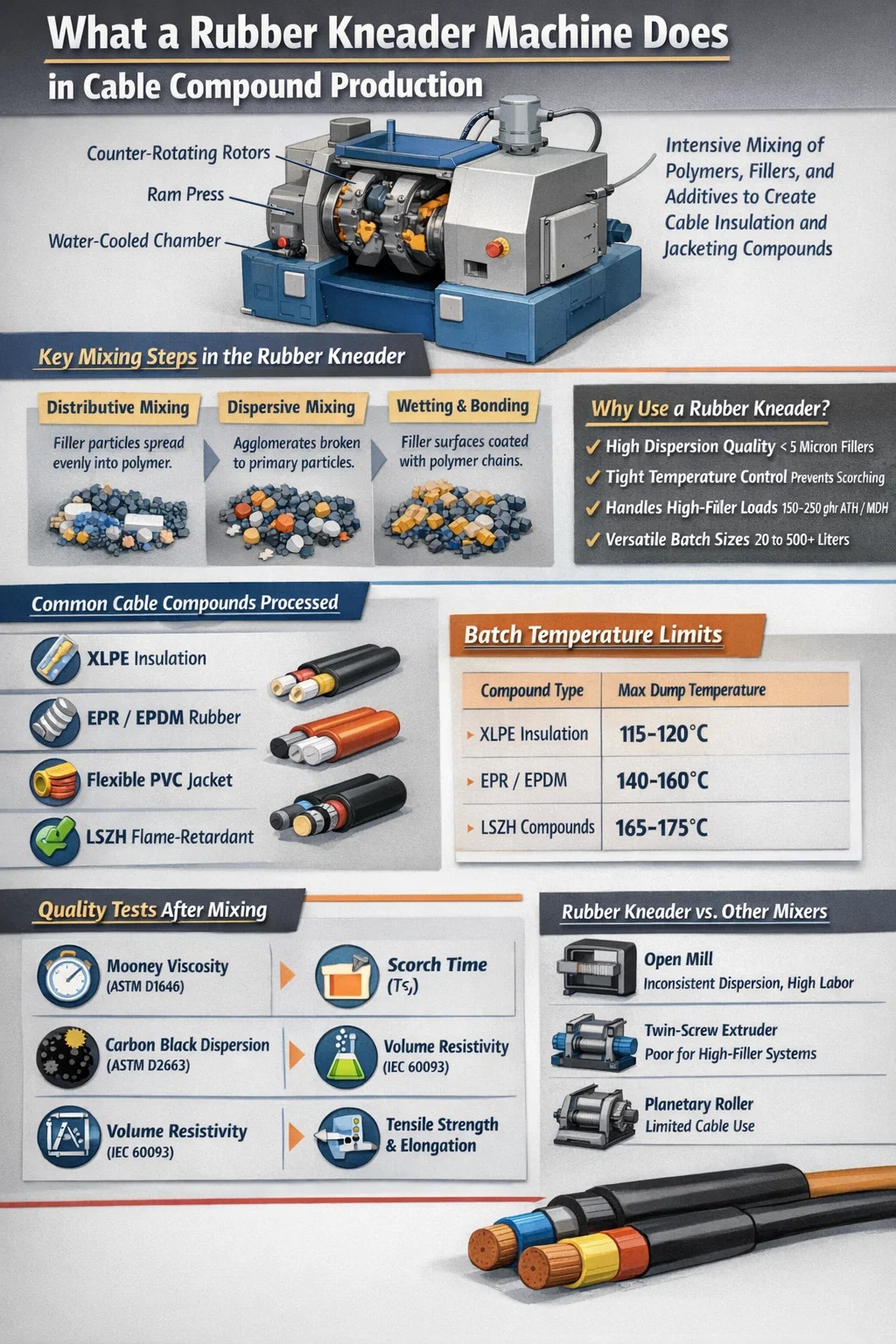

Čo a Hnetač gumy Stroj skutočne robí pri výrobe káblových zmesí

Stroj na miesenie gumy - nazývaný tiež vnútorný mixér alebo disperzný hnetač - je zariadenie na miešanie jadra, ktoré sa používa na transformáciu surových materiálov na báze gumy alebo polymérov na hotové káblové zmesi pripravené na vytláčanie. Pri výrobe káblov musí zmes spĺňať prísne elektrické, mechanické a tepelné požiadavky. Hnetač gumy to dosahuje použitím intenzívneho šmykového napätia, kompresie a tepla na zmiešanie elastomérov, plnív, zmäkčovadiel, antioxidantov, retardérov horenia a vulkanizačných činidiel do jednotnej, spracovateľnej hmoty.

Priama odpoveď: stroj na miesenie gumy je nevyhnutný pri spracovaní káblových zmesí, pretože žiadna iná technológia dávkového miešania neposkytuje rovnakú kombináciu kvality disperzie, tepelnej kontroly a priepustnosti pre vysokoviskózne elastomérne systémy. Miešanie v otvorenom mlyne sa nemôže zhodovať s uzavretým, kontrolovaným prostredím miešania. Dvojzávitovkové kontinuálne miešačky postrádajú flexibilitu pre krátkodobú výrobu s viacerými receptúrami typickú pre zariadenia káblových zmesí.

Izolačné a plášťové zlúčeniny zvyčajne obsahujú 15 až 30 jednotlivých zložiek. Dispergovanie každej zložky – najmä sadzí, oxidu kremičitého a plnív spomaľujúcich horenie – na úroveň primárnych častíc pod 5 mikrónov priamo určuje, či hotový kábel prejde testovaním dielektrickej pevnosti, testami starnutia a štandardmi šírenia plameňa, ako sú IEC 60332 alebo UL 1666. Geometria rotora gumového miesiča vytvára mechanickú energiu potrebnú na rozbitie aglomerátov, ktoré sa jednoducho približujú k úlohe plniaceho polyméru a polyméru sa miešanie nemôže dosiahnuť. dôsledne.

Typy zložených káblov jadra spracované gumovým hnetačom

Výrobcovia káblov pracujú so širokou škálou elastomérnych a termoplasticko-elastomérnych zmesí. Každý kladie iné nároky na miešacie zariadenie a hnetač gumy ich všetky bežne zvláda.

Izolačné zmesi na báze XLPE a PE

Zmesi zosieťovateľného polyetylénu (XLPE) pre stredno- a vysokonapäťové silové káble vyžadujú extrémne čisté miešacie prostredie a presné riadenie teploty. Peroxidové sieťovacie činidlá sa začínajú rozkladať pri teplote nad 120 °C, takže miesič gumy musí počas zapracovania udržiavať teploty vsádzky pod touto prahovou hodnotou. Moderné vodou chladené hnetacie systémy dosahujú teploty povrchu rotora stabilné v rozmedzí ±3 °C, čím zabraňujú predčasnému pripáleniu, pričom stále dosahujú dôkladné rozptýlenie plniva v dávkach od 50 do 500 litrov.

EPR a EPDM izolačné zmesi

Zmesi etylén-propylénového kaučuku (EPR) a etylén-propylén-diénového monoméru (EPDM) sú široko používané pre káble stredného napätia (1 kV až 35 kV) a banské káble kvôli ich vynikajúcim elektrickým vlastnostiam a odolnosti voči ozónu. Tieto zmesi zvyčajne obsahujú 60 až 100 dielov na sto kaučuku (phr) kalcinovaného ílu alebo upraveného oxidu kremičitého, čo vyžaduje vysoké otáčky rotora – často 40 až 60 ot./min. – a predĺžené cykly miešania 8 až 14 minút na dávku. Hnetač gumy s faktorom plnenia 0,65 až 0,75 optimalizuje prácu v šmyku na týchto tuhých systémoch s vysokým obsahom plniva.

PVC zmes pre flexibilné káblové plášte

Hoci PVC je termoplast, flexibilné zmesi na plášte káblov z PVC obsahujúce 40 až 80 phr zmäkčovadla (zvyčajne DINP alebo DIDP) sa počas miešania správajú reologicky ako kaučuk a majú enormný úžitok z interného miešania. Gumový hnetač rýchlo a rovnomerne želíruje PVC živicu so zmäkčovadlom, pričom absorbuje stabilizátory, plnivá a pigmenty v jedinom prechode. To vytvára homogénnu zmes s konzistentnou tvrdosťou Shore A – zvyčajne 60 až 80 – ktorá je kritická pre káble, ktoré musia prejsť testovaním ohybom za studena pri teplote -15 °C alebo nižšej.

Silikónové kaučukové zmesi pre vysokoteplotné káble

Káble zo silikónovej gumy dimenzované na nepretržitú prevádzku pri 150 °C až 200 °C slúžia automobilovým, leteckým a priemyselným vykurovacím aplikáciám. Polydimetylsiloxánová guma zmiešaná s mikronizovaným oxidom kremičitým (zvyčajne 25 až 45 phr) a silánovými spojovacími činidlami vyžaduje jemné, ale dôkladné miešanie gumového miesiča. Premiešanie silikónu rozbije polymérne reťazce a nezvratne zníži viskozitu zmesi, takže hnetacie stroje používané na silikón sú naprogramované na prísne kontrolované časy cyklov a nižšie otáčky rotora od 15 do 30 ot./min.

Zmesi spomaľujúce horenie (FR) a nulové halogénové zlúčeniny s nízkou dymivosťou (LSZH)

Káblové zmesi LSZH – povinné v železničných, metroch, stavbách lodí a verejných budovách podľa noriem ako EN 50399 a IEC 60332-3 – obsahujú 150 až 250 phr minerálnych spomaľovačov horenia, ako je trihydrát hliníka (ATH) alebo hydroxid horečnatý (MDH). Tieto ultra vysoké množstvá plniva posúvajú hranice akéhokoľvek miešacieho zariadenia. Hnetač kaučuku je v skutočnosti jediný vsádzkový miešač schopný začleniť tieto úrovne plniva do matrice EVA, EBA alebo polyolefínového elastoméru pri zachovaní prijateľnej reológie zlúčeniny. Konštrukcie rotorov s tangenciálnou alebo vzájomne prepojenou geometriou sú vybrané špeciálne pre túto aplikáciu, s dobou cyklu 10 až 18 minút a teplotami vsádzky starostlivo udržiavanými pod 170 °C, aby sa zabránilo dehydratácii ATH.

Ako si stroj na miesenie gumy poradí s prípravkami káblov s vysokým obsahom plniva

Jedinou najväčšou technickou výzvou pri spracovaní káblových zmesí je začlenenie veľkých objemov tuhého plniva – sadzí pre polovodivé vrstvy, ATH/MDH na spomaľovanie horenia, ílu na izoláciu EPR – bez vytvárania slabo rozptýlených aglomerátov alebo degradácie polymérnej matrice. Hnetač gumy to rieši tromi postupnými mechanizmami:

1. Distribučné miešanie: Protibežne sa otáčajúce rotory opakovane rozdeľujú a rekombinujú vsádzkový materiál a rozptyľujú častice plniva v celom objeme polyméru. Toto sa deje predovšetkým v prvých 2 až 4 minútach miešacieho cyklu, keď je plnivo ešte aglomerované.
2. Disperzné miešanie: Keď sa rýchlosť rotora zvyšuje alebo tlak barana klesá materiálom do medzery rotora, šmykové napätia prevyšujúce kohéznu pevnosť aglomerátov plniva ich rozbijú. Toto je kritická fáza na dosiahnutie disperzie dielektrickej kvality v izolačných zmesiach.
3. Zmáčanie a povrchová chémia: Pokračujúce miešanie privádza polymérne reťazce na čerstvo exponované povrchy plniva, stabilizuje disperziu a zabraňuje opätovnej aglomerácii počas následného spracovania. Spojovacie činidlá pridané počas miešania chemicky spájajú plnivo s polymérom, čím trvale zlepšujú mechanické a elektrické vlastnosti zmesi.

Pre typickú zmes LSZH obsahujúcu 200 phr MDH v matrici EBA musí miesič gumy dodať špecifickú energiu miešania 0,10 až 0,18 kWh/kg, aby sa dosiahla cieľová disperzia. Moderné riadiace systémy hnetačov sledujú vstup energie v reálnom čase a používajú ho ako primárne kritérium koncového bodu – oveľa spoľahlivejšie ako samotný čas.

Regulácia teploty v operáciách s miesičom gumy pre zmesi káblov

Teplota je parameter, ktorý najčastejšie spôsobuje poruchu káblovej zmesi. Príliš nízke a plnivá sa nerozptyľujú; príliš vysoká a prepálenie, degradácia polyméru alebo dehydratácia plniva zničí dávku. Systém riadenia teploty miesiča gumy musí zvládnuť teplo vznikajúce pri mechanickej práci a teplo, ktoré sa musí odvádzať na ochranu citlivých prísad.

Moderné stroje na miesenie gumy dosahujú tieto tesné teplotné okná prostredníctvom viaczónovej regulácie teploty: steny miešacej komory, hriadele rotora a piest sú nezávisle regulované teplotou pomocou cirkulujúcej vody alebo oleja. Infračervené alebo kontaktné termočlánky umiestnené na viacerých miestach v komore poskytujú PLC údaje v reálnom čase na automatické nastavenie prietoku chladenia alebo rýchlosti rotora.

Výber geometrie rotora pre miešanie káblov

Rotor je srdcom každého stroja na miesenie gumy a výber geometrie rotora výrazne ovplyvňuje kvalitu zmesi v káblových aplikáciách. Používajú sa tri primárne rodiny rotorov:

Tangenciálne rotory (nezaberajúce do seba)

Tangenciálne rotory sa otáčajú v opačných smeroch bez toho, aby krídla rotora prechádzali cez svoje zametané objemy. Táto konfigurácia poskytuje väčší voľný objem – faktory plnenia až 0,80 – a zvláda veľmi tuhé zmesi s vysokým obsahom plniva bez nadmerných špičiek krútiaceho momentu. Pre zlúčeniny LSZH s 200 phr minerálneho plniva sú všeobecne výhodné tangenciálne rotory. Klasické 2-krídlové a 4-krídlové tangenciálne konštrukcie zostávajú štandardom v káblových závodoch na celom svete, pričom 4-krídlové geometrie ponúkajú rýchlejšie zapracovanie práškových plnív.

Do seba zapadajúce rotory

Do seba zapadajúce rotory prechádzajú vzájomnou zónou, čím vytvárajú oveľa užšiu rotorovú medzeru a vytvárajú vyššie šmykové napätia. Vďaka tomu sú vynikajúce pre úlohy disperzného miešania – napríklad rozkladajú aglomeráty sadzí v polovodivých káblových zmesiach, kde je dosiahnutie hladkého povrchu bez dutín na extrudovanej vrstve nevyhnutné pre výkon vysokonapäťových káblov. Do seba zapadajúce rotory majú tiež tendenciu bežať chladnejšie, pretože si efektívnejšie vymieňajú materiál medzi rotormi, čím sa zlepšuje prenos tepla. Sú však menej vhodné pre formulácie LSZH s ultra vysokým obsahom plniva z dôvodu obmedzení krútiaceho momentu.

PES (polyetylénový silikón) a špeciálne profily rotorov

Na spracovanie zmesi silikónových káblov zabraňujú špecializované profily rotora s nízkym strihom s väčšími vôľami deštruktívnej mechanickej degradácii silikónovej gumy. Niektorí výrobcovia ponúkajú modulárne systémy rotorov, ktoré umožňujú prekonfigurovanie jedného miesiča gumy medzi jednotlivými typmi rotorov, keď sa zmes produktov mení – významná prevádzková výhoda v káblových závodoch, ktoré vyrábajú viacero skupín zmesí na rovnakom zariadení.

Návrh cyklu miešania a parametre procesu pre káblové zmesi

Miešací cyklus pre káblovú zmes v miesiči gumy nie je jednoduchá operácia „pridaj všetko a premiešaj“. Sekvencia a načasovanie pridávania prísad priamo určuje kvalitu disperzie a bezpečnosť prepálenia. Dobre navrhnutý cyklus pre strednonapäťovú izolačnú zmes EPR má zvyčajne túto štruktúru:

1. Fáza 1 – Polymérne žuvanie (0–2 min): Balíky EPR alebo EPDM sa naložia a baran sa spustí. Rotory bežia pri 30–40 otáčkach za minútu, aby zmäkli a rozbili polymér, čím sa zníži počiatočná viskozita a pripraví sa matrica na prijatie plnív. Teplota vsádzky zvyčajne dosahuje 80–100 °C.
2. Fáza 2 – Zapracovanie plniva (2–7 minút): Kalcinovaný íl, oxid kremičitý a sadze (pre polovodivé druhy) sa pridávajú postupne alebo všetky naraz v závislosti od objemu plniva. Tlak barana sa zvýši na 3–5 bar, aby sa plnivo vtlačilo do zmäkčeného polyméru. Počas tejto fázy sa rýchlosť rotora môže zvýšiť na 50–60 ot./min. Teplota stúpa na 120–140 °C z trenia.
3. Fáza 3 – Pridanie oleja a zmäkčovadla (7–9 minút): Parafínové alebo nafténové oleje a zmäkčovadlá sa vstrekujú pomocou kvapalných dávkovacích systémov. Tým sa znižuje viskozita zmesi a aditíva sa distribuujú po celej matrici plnivo-polymér.
4. Fáza 4 – Ochladzovanie (9–11 minút): Rýchlosť rotora sa zníži, prietok chladiacej vody sa maximalizuje a teplota vsádzky sa zníži pod 110 °C pred pridaním vulkanizačných činidiel.
5. Fáza 5 – Pridávanie liečiva a konečná homogenizácia (11–14 min): Pridajú sa a primiešajú sírové alebo peroxidové vytvrdzovacie systémy, urýchľovače a antioxidanty. Koncový bod je určený špecifickým energetickým príkonom dosahujúcim cieľovú hodnotu, typicky 0,12–0,16 kWh/kg pre tento typ zlúčeniny. Vsádzka sa potom vysype do vypúšťacieho mlyna alebo dopravníka nižšie.

Tento postupný prístup zabraňuje pripáleniu, zabezpečuje rovnomernú distribúciu každej zložky a vytvára zmes s viskozitou Mooney (ML 1 4 pri 100 °C) konzistentne v rozmedzí ±3 Mooney jednotiek špecifikácie – úroveň konzistencie medzi dávkami, ktorú miešanie v otvorenom mlyne nemôže dosiahnuť.

Parametre kontroly kvality merané po spracovaní gumovým hnetačom

Každá dávka opúšťajúca hnetač gumy musí byť overená predtým, ako sa presunie na extrúziu. Kontrola kvality káblovej zmesi zahŕňa reologické aj elektrické testovanie.

• Viskozita Mooney (ASTM D1646): Meria chovanie zloženého toku. Viskozita mimo špecifikácie spôsobuje rozmerovú nestabilitu pri vytláčaní. Typické špecifikačné okno: ±5 Mooney jednotiek okolo cieľovej hodnoty.
• Čas horenia (Ts2, ASTM D2084): Potvrdzuje, že počas miešania v miesiči nenastala žiadna predčasná vulkanizácia. Pre zlúčeniny EPR musí Ts2 typicky presiahnuť 8 minút pri 135 °C, aby sa umožnilo bezpečné extrúzne spracovanie.
• Objemový odpor (IEC 60093): Pre izolačné zmesi musí objemový odpor pri izbovej teplote presiahnuť 10¹³ Ω·cm. Pre polovodivé zlúčeniny musí byť v rozsahu 1–500 Ω·cm. Dominantnou premennou riadiacou túto hodnotu je kvalita disperzie z miesiča.
• Disperzia sadzí (ASTM D2663): Optická mikroskopia alebo skenovacia elektrónová mikroskopia vzoriek s mikrotomom hodnotí disperziu na stupnici 1–5. Stupeň 4 alebo lepší (menej ako 5 % nedispergovaných aglomerátov nad 10 μm) sa zvyčajne vyžaduje na izoláciu strednonapäťových káblov.
• Hustota a obsah plniva: Potvrdzuje, že plnivo bolo úplne zapracované počas miešania miesičom. Významná odchýlka hustoty od špecifikácie naznačuje neúplné premiešanie alebo chybu naloženia prísad.
• Pevnosť v ťahu a predĺženie pri pretrhnutí (IEC 60811-1): Merané na vytvrdených testovacích plakoch. Poddimenzované hodnoty v ťahu naznačujú slabú interakciu polymér-plnivo, ktorá je výsledkom neadekvátnej disperzie hnetacieho stroja.

Kapacita stroja na miesenie gumy a výber mierky pre káblové závody

Gumové hnetacie stroje na spracovanie káblových zmesí sú dostupné v širokom rozsahu kapacít, od laboratórnych jednotiek s objemom 0,5 litra až po výrobné stroje s objemom 650 litrov a viac. Výber správnej veľkosti stroja si vyžaduje vyváženie veľkosti dávky, času cyklu, rýchlosti spotreby extrúznej linky a stratégie riadenia zásob.

Káblový závod prevádzkujúci dva 90 mm extrudéry pre strednonapäťový kábel EPR pri kombinovanom výkone 600 kg/hod bude vyžadovať približne 10 dávok za hodinu zo 75-litrového hnetača, ktorý produkuje 60-kg dávky za 6-minútový cyklus, alebo 3 dávky za hodinu z 200-litrového miesiča produkujúceho 130-minútové dávky Väčší hnetač zvyčajne vyhráva energetickou účinnosťou na kilogram zmesi, ale menšia jednotka ponúka rýchlejšiu zmenu receptúry pre zariadenia s vysokou rozmanitosťou produktov.

Automatizácia a riadenie procesov v moderných systémoch na miesenie gumy

Dnešný stroj na miesenie gumy má ďaleko od ručne ovládaných miešačiek spred dvoch desaťročí. Plne automatizované hnetacie linky na výrobu káblových zmesí integrujú niekoľko vrstiev riadenia a správy dát, ktoré priamo zlepšujú konzistenciu zmesi a znižujú odpad.

Gravimetrické systémy dávkovania prísad

Automatizované vážiace násypky a čerpadlá na dávkovanie kvapalín privádzajú do miesiča gumy každú zložku v rozmedzí ±0,1 % cieľovej hmotnosti. To eliminuje najväčší zdroj variácií medzi dávkami pri ručných miešacích operáciách. Pre káblové zmesi, kde sa musí nakladanie sadzí udržiavať na ±0,5 phr, aby sa zachoval konzistentný objemový odpor v polovodivej vrstve, táto presnosť nie je voliteľná – je nevyhnutná.

Kontrola koncového bodu miešania na základe energie

Namiesto spustenia každej dávky po stanovenú dobu, moderné riadiace systémy miesičov vypočítavajú kumulatívnu špecifickú energiu (kWh/kg) v reálnom čase a dávku vypustia, keď sa dosiahne cieľová energia – bez ohľadu na to, či to v daný deň trvá 10 minút alebo 14 minút. Tento prístup automaticky kompenzuje okolitú teplotu, zmeny viskozity suroviny a opotrebovanie rotora, čím poskytuje konzistentnejšiu disperziu ako samotné riadenie založené na čase. Štúdie v priemyselnom prostredí ukázali, že regulácia energetického koncového bodu znižuje rozptyl viskozity Mooney o 30–50 % v porovnaní s cyklami miešania s pevným časom.

Riadenie receptov a sledovateľnosť

Integrované systémy SCADA alebo MES uchovávajú stovky receptúr zmesí a zaznamenávajú všetky parametre procesu – teplotné profily, otáčky rotora, energetický vstup, teplotu vypúšťania, hmotnosť šarže – pre každú vyrobenú šaržu. Táto sledovateľnosť šarží je povinná pre výrobcov káblov dodávajúcich napájacie káble úžitkovej kvality, kde skúšobné laboratóriá vyžadujú kompletnú procesnú dokumentáciu spolu s hotovými správami o skúškach káblov.

Integrácia odsávania prachu a výparov

Sadze, MDH, ATH a kremičitý prach predstavujú vážne zdravotné riziká a riziká výbuchu. Inštalácie na miesenie gumy na spracovanie káblových zmesí integrujú vákuové odsávanie, zber prachu na úrovni násypky a ventilačné systémy komôr, aby sa kvalita vzduchu na pracovisku udržala v rámci povolených limitov expozície. Toto je oblasť, kde uzavretý charakter miesiča už poskytuje výhodu oproti miešaniu v otvorenom mlyne z hľadiska zadržiavania prachu.

Bežné problémy so spracovaním v miesení káblových zmesí a ako ich riešiť

Dokonca aj pri dobre udržiavanom zariadení a automatizovanom ovládaní naráža spracovanie gumových hnetacích zmesí káblov na opakujúce sa problémy. Pochopenie základných príčin umožňuje procesným inžinierom ich systematicky riešiť.

Spálenie počas miešania

Predčasná vulkanizácia vo vnútri hnetača je najnákladnejšou chybou miešania – celá dávka zmesi sa musí zošrotovať a komora vyčistiť, čím sa stráca materiál aj výrobný čas. Spálenie je najčastejšie spôsobené oneskoreným pridávaním liečiva (liečivá pridané, keď je zmes príliš horúca), poruchou chladiaceho systému alebo nadmernou rýchlosťou rotora počas fázy zapracovania liečiva. Prevencia: presadzujte prísnu kontrolu teploty (teplota predzmesi pred pridaním liečiva nižšia ako 100 °C), overte teplotu chladiacej vody a prietok na začiatku zmeny a štvrťročne kontrolujte kalibráciu snímača teploty miesiča gumy.

Slabá disperzia sadzí v polovodivých zlúčeninách

Vrstvy polovodivých káblov musia mať hladké, dobre rozptýlené sadze, aby sa zabránilo koncentrácii elektrického napätia na rozhraní tienenia vodiča alebo izolačného tienenia, čo spôsobuje predčasné zlyhanie kábla pod vysokým napätím. Slabá disperzia v miesiči je spôsobená nedostatočným príkonom energie, nesprávnym faktorom plnenia alebo použitím sadzí s príliš vysokou štruktúrou (vysoká absorpcia DBP). Riešenia zahŕňajú zvýšenie špecifického energetického vstupu, overenie faktora plnenia v rozmedzí 0,65 – 0,75 a vyhodnotenie triedy sadzí s nižšou štruktúrou, ak disperzia zostáva nedostatočná.

Nekonzistentná viskozita šarže

Zmeny viskozity Mooney medzi jednotlivými šaržami nad ±5 jednotiek spôsobujú nestabilitu pri vytláčaní – rozmerové odchýlky v izolácii káblov, povrchové defekty žraločej kože alebo kolísanie tlaku lisovnice. Hlavnými príčinami sú kolísanie viskozity suroviny (čísla prírodného kaučuku a EPDM Mooney sa medzi jednotlivými šaržami balíkov líšia), neúplná absorpcia oleja alebo opotrebovanie rotora zvyšujúce efektívnu vôľu v priebehu času. Riešte to sprísnením limitov kontroly vstupných surovín, overením kalibrácie čerpadla na dávkovanie oleja a naplánovaním merania opotrebovania rotora miesiča gumy každých 3 000 prevádzkových hodín.

Miešanie aglomerátov plniva v zmesiach LSZH

S minerálnym plnivom 200 phr môžu častice ATH alebo MDH vytvárať súdržné aglomeráty, ktoré odolávajú disperzii, najmä ak plnivo absorbovalo vlhkosť. Predsušenie ATH alebo MDH pri 80 °C počas 4 až 8 hodín pred naplnením miesiča znižuje tvorbu aglomerátov a môže zlepšiť objemový odpor hotovej zlúčeniny LSZH o jeden rád. Alternatívne zvýšenie tlaku piest počas zapracovania plniva – z 3 barov na 5–6 barov – zvyšuje tlakové šmykové napätie na aglomeráty a urýchľuje disperziu.

Energetická účinnosť a environmentálne hľadiská pri prevádzke miesičov gumy

Stroje na miesenie gumy sú energeticky náročné zariadenia. 250-litrový hnetač s 500 kW hlavným hnacím motorom môže spotrebovať 0,12 – 0,20 kWh elektrickej energie na kilogram vyrobenej zmesi v závislosti od viskozity zmesi a doby cyklu. Pre zariadenie na výrobu káblových zmesí, ktoré produkuje 5 000 ton ročne, to znamená 600 000 až 1 000 000 kWh ročne, čo predstavuje značné náklady na elektrickú energiu a uhlíkovú stopu.

Niekoľko stratégií znižuje spotrebu energie miesiča bez zníženia kvality zmesi:

• Motory s premenlivými otáčkami (VSD): Vymeňte hlavné pohony s pevnou rýchlosťou za systémy VSD, ktoré umožňujú, aby rýchlosť rotora presne sledovala procesnú krivku. Dodatočné vybavenie VSD zvyčajne znižuje spotrebu elektrickej energie miesiča o 15–25 %.
• Optimalizovaný faktor plnenia: Beh pod 0,60 faktora plnenia plytvá energiou, pretože materiál kĺže okolo rotorov bez vytvárania produktívneho šmyku. Optimalizácia hmotnosti dávky na rozsah 0,70–0,75 znižuje energiu na kilogram zmiešanej zmesi o 10–15 %.
• Rekuperácia tepla z chladiacej vody: Chladiaca voda opúšťajúca hnetaciu komoru s teplotou 40 – 60 °C nesie významnú tepelnú energiu, ktorú je možné rekuperovať prostredníctvom výmenníkov tepla do priestorov na predhriatie ingrediencií alebo zabezpečiť vykurovanie priestorov v zimných mesiacoch.
• Eliminácia zbytočného opätovného frézovania predzmesi: Niektoré procesy káblových zmesí zahŕňajú samostatný krok opätovného mletia v otvorenom mlyne po miesiči. Konštrukčné cykly miešania na elimináciu tohto kroku – dosiahnutím cieľovej disperzie v samotnom miesiči – odstraňujú spotrebu energie aj náklady na prácu.

Z hľadiska emisií uvoľňujú káblové zmesi obsahujúce halogénové spomaľovače horenia výpary počas miešania pri vysokej teplote. Spracovanie zmesí LSZH tento problém nepredstavuje a rast káblov LSZH v infraštruktúrnych projektoch na celom svete postupne znižuje objemy halogénovaných zmesí spracovávaných zariadeniami na miesenie gumy na celom svete.

Požiadavky na údržbu strojov na miesenie gumy v servise káblových spojov

Spracovanie káblových zmesí je obzvlášť náročné na mechanické komponenty miesičov gumy kvôli abrazívnemu charakteru minerálnych plnív, požadovaným vysokým plniacim tlakom a nepretržitým prevádzkovým plánom typickým pre výrobu káblov. Štruktúrovaný program údržby je nevyhnutný na zabránenie neplánovaným prestojom.

• Meranie vôle hrotu rotora: Každých 1 000 až 1 500 hodín prevádzky alebo vždy, keď kvalita rozptylu začne klesať, zmerajte vôľu medzi hrotmi rotora a stenou komory. Typická nová vôľa je 1–3 mm; vôľa presahujúca 6–8 mm naznačuje opotrebovanie rotora vyžadujúce prestavbu alebo výmenu. Opotrebované rotory znižujú intenzitu strihu a predvídateľne zhoršujú kvalitu disperzie.
• Kontrola tesnenia barana: Tesnenia barana zabraňujú úniku zmesi z miešacej komory pod tlakom barana. Porucha tesnenia spôsobuje kontamináciu hydraulického systému a potenciálne bezpečnostné riziká. Skontrolujte tesnenia každých 500 hodín; vymeňte podľa časového plánu každých 2 000 – 3 000 hodín bez ohľadu na zjavný stav.
• Čistenie chladiaceho okruhu: Minerálne usadeniny a biologické znečistenie v okruhoch chladiacej vody znižujú účinnosť prenosu tepla, čo spôsobuje zvýšenie teploty vsádzky. Každých 6 mesiacov prepláchnite a odvápnite chladiace okruhy a priebežne upravujte chladiacu vodu biocídom a inhibítorom vodného kameňa.
• Tesnenie vypúšťacích dverí a uzamykací mechanizmus: Sklopné dvierka na dne miešacej komory musia počas miešania úplne tesniť, aby sa udržal tlak piest a zabránilo sa úniku zmesi. Skontrolujte uzamykacie kolíky a tesnenia každých 200 hodín v servise LSZH s vysokým obsahom náplne.
• Analýza oleja v prevodovke: Každých 1 000 hodín posielajte vzorky oleja na mazanie prevodoviek na laboratórnu analýzu. Zvýšený počet železných alebo medených častíc naznačuje opotrebovanie ložísk alebo ozubených kolies a umožňuje zásah pred katastrofickým zlyhaním prevodovky – čo môže vyradiť veľký hnetač z prevádzky na 4 až 8 týždňov, kým sa obstarávajú diely.

Závody na výrobu káblových kompozícií zvyčajne počítajú s 3–5 % nákupnej ceny miesiča gumy ročne na plánovanú údržbu , pričom väčšinu týchto nákladov možno pripísať renovácii rotora (tvrdé opotrebiteľné povrchy s karbidom volfrámu alebo podobným povlakom) a výmene tesnenia.

Porovnanie hnetača gumy s alternatívnymi technológiami miešania káblových zmesí

Výrobcovia káblových zmesí príležitostne hodnotia alternatívy k stroju na miesenie gumy. Pochopenie toho, kde alternatívy uspejú a kde zaostávajú, objasňuje, prečo v tejto aplikácii zostáva miesič dominantný.

Praktický záver z tohto porovnania: pri výrobe káblových zmesí sa miesič gumy kombinuje s následným otvoreným valcovacím plechom pre 80–90 % výrobných scenárov. Hnetač poskytuje vynikajúcu disperziu; otvorený mlyn poskytuje formu listu vyžadovanú systémami podávania extrudéra. Ide o doplnkové technológie, nie o konkurenčné.

Trendy tvarovania gumového miesiča pri spracovaní káblov

Niekoľko trendov na úrovni odvetvia ovplyvňuje, ako výrobcovia káblov špecifikujú, prevádzkujú a optimalizujú zariadenia na miesenie gumy dnes a v blízkej budúcnosti.

Rast dopytu po kábli LSZH

Stavebné a stavebné predpisy v Európe, na Strednom východe a v Ázii a Tichomorí postupne nariaďujú káble LSZH vo verejnej infraštruktúre. Globálny trh káblov LSZH sa v niektorých regiónoch rozširuje o 7–10 % ročne. Pre výrobcov miesičov gumy to znamená rastúci dopyt po strojoch s vysokým krútiacim momentom, ktoré sú schopné spracovať 200 phr zmesi minerálnych plnív – čo je technicky náročná aplikácia, ktorá uprednostňuje prémiové, účelovo skonštruované zariadenia pred lacnými alternatívami.

Zmesi káblov pre elektrické vozidlá

Nabíjacie káble EV a vysokonapäťové káble automobilových zväzkov vyžadujú zlúčeniny, ktoré kombinujú vysokú flexibilitu (na opakované ohýbanie), tepelnú odolnosť (125 °C alebo viac) a chemickú odolnosť voči automobilovým kvapalinám. Tomuto trhu slúži silikónový kaučuk a zosieťované polyolefínové zmesi spracované na kaučukových hnetačoch. Ako sa výroba elektromobilov celosvetovo rozrastá, dopyt po týchto špecializovaných kábloch rýchlo rastie, čím sa do prevádzky dostáva ďalšia kapacita miesičov.

Digitálna optimalizácia procesov a AI-Assisted Mixing

Niektoré zariadenia na výrobu káblových zmesí, ktoré sa pozerajú na budúcnosť, implementujú modely strojového učenia, ktoré predpovedajú viskozitu Mooney šarže v reálnom čase z údajov o krútiacom momente a teplote miesiča, čo umožňuje riadiacemu systému upraviť rýchlosť rotora alebo predĺžiť cyklus miešania pred vysypaním – namiesto objavovania viskozity mimo špecifikácie počas testovania po šarži. Prví používatelia týchto systémov hlásia zlepšenie výťažnosti pri prvom prechode o 2 až 4 percentuálne body a zníženie miery zmetkovitosti o 30 až 40 %.

Tlak udržateľnosti na formuláciu zlúčeniny

Rastúci tlak na elimináciu obmedzených látok – určitých zmäkčovadiel, stabilizátorov na báze olova v PVC, halogénovaných retardérov horenia – poháňa preformulovanie káblových zmesí. Nové formulácie sa často správajú v miesiči gumy inak ako zlúčeniny, ktoré nahrádzajú: vyššia viskozita taveniny, rôzne interakcie plniva a polyméru, dlhšie cykly miešania. Vývojári káblových zmesí musia znovu overiť cykly miešania miesiča vždy, keď sa zmenia formulácie, čím sa zvyšuje pracovná záťaž procesného inžinierstva, ale zároveň sa vytvárajú príležitosti na optimalizáciu spotreby energie a času dávkového cyklu súčasne.
