Ako som opravil náš pokazený hnetací stroj (a čo som sa naučil)

Krátka odpoveď: Zlomený Hnetač Dá sa opraviť – ak viete, kde hľadať

Keď sa nám v polovici dávky pokazil miesiaci stroj, prvou reakciou bola panika. Mali sme materiál v komore, termín výroby a absolútne sme netušili, či sa pozeráme na 20-minútovú opravu alebo dvojtýždňové čakanie na diely. Ukázalo sa, že ani jedno ani druhé. Väčšina porúch hnetača spadá do troch kategórií: mechanické opotrebovanie, elektrické poruchy a problémy súvisiace s operátorom — a väčšina môže byť vyriešená na mieste bez toho, aby sa celá jednotka posielala späť výrobcovi.

Tento článok presne popisuje, čo sa stalo s naším strojom, ako sme ho diagnostikovali, čo zahŕňala oprava a čo sme následne zmenili, aby sa to už neopakovalo. Ak je váš hnetač práve teraz vypnutý, začnite s diagnostickou časťou. Ak to čítate skôr, než sa objavia problémy, tabuľka údržby na konci stojí za váš čas.

Čo sa stalo: Ako sa nám pokazil hnetací stroj

Začalo to hlukom. Asi štyridsať minút po štandardnom cykle miešania začal miesič produkovať rytmický zvuk mletia – nie katastrofickú ranu, len nízky, vytrvalý tón kovu na kov, ktorý tam deň predtým nebol. Zastavili sme dávku, vyčistili materiál, ako sme mohli, a vypli sme.

Pri vizuálnej kontrole nič zjavne nevyzeralo zle. Listy rotora boli neporušené. Steny komory nemali žiadne viditeľné trhliny. Hnací remeň bol normálne napnutý. Ale keď sme sa pokúsili reštartovať, motor bežal, ale rotory sa neotáčali. Zadrela sa prevodovka.

Toto je v skutočnosti jeden z najbežnejších spôsobov zlyhania vo vnútorných hnetačoch používaných na miešanie gumy a polymérov. Prevodovka v miesi je umiestnená medzi motorom a hriadeľmi rotora, čím znižuje rýchlosť a znásobuje krútiaci moment. Keď zlyhá mazanie – buď preto, že hladina oleja klesla, olej sa znehodnotil alebo tesnenie preniklo kontaminantmi – ozubené kolesá sa začnú otáčať kov na kov. Ak to zachytíte skôr, ozve sa škrípanie. Ak to nestihnete, dostanete zabavenú jednotku.

V našom prípade opotrebované tesnenie hriadeľa umožnilo niekoľko mesiacov migrovať jemný gumový prach do prevodovky. Olej sa kontaminoval a stratil svoju viskozitu. Nezachytili sme to, pretože naše kontroly údržby nesledovali stav oleja – iba hladinu oleja. Na tomto rozdiele záleží a je to niečo, čo sme zmenili hneď po oprave.

Diagnostika zlyhania hnetača: kde začať

Ak váš hnetací stroj prestal fungovať alebo sa správa abnormálne, odolajte pokušeniu ho opakovane reštartovať. Tak sa z menších problémov stávajú veľké. Skôr než sa dotknete niečoho iného, ​​prepracujte sa štruktúrovanou diagnózou.

Krok 1 — Charakterizujte symptóm

Povaha zlyhania vám veľa napovie o príčine. Ako počiatočný rámec použite nasledujúce:

• Motor beží, rotory sa nepohybujú: Pravdepodobne porucha prevodovky, spojky alebo kľúča/drážky
• Motor sa nespustí: Skontrolujte elektrické napájanie, relé preťaženia, tepelnú poistku alebo chybové kódy VFD
• Rotory sa otáčajú, ale miešanie je slabé: Opotrebované lopatky rotora, nesprávna vôľa alebo problém s reguláciou teploty
• Nezvyčajný hluk počas prevádzky: Opotrebenie ložísk, cudzí predmet v komore alebo zlyhanie mazania
• Prehrievanie: Zablokované chladiace kanály, porucha snímača teploty alebo nadmerné trenie v hnacom ústrojenstve
• Materiál unikajúci z tesnení: Opotrebované tesnenia hrotu alebo tesnenia konca rotora, ktoré si zvyčajne vyžadujú plánovanú výmenu

Krok 2 — Najprv skontrolujte elektrickú stranu

Elektrické poruchy sa často opravujú ľahšie a lacnejšie ako mechanické, preto ich najskôr vylúčte. Skontrolujte vstupné napätie vo všetkých troch fázach – hnetač pracujúci na dvoch fázach prehreje motor a zastaví sa pri zaťažení. Skontrolujte nastavenie relé preťaženia a porovnajte ho s prúdom na štítku motora. Vyhľadajte chybové kódy na frekvenčnom meniči, ak ho stroj používa. V mnohých prípadoch to, čo vyzerá ako mechanická porucha, je v skutočnosti vypnuté ochranné zariadenie, ktoré sa resetuje stlačením tlačidla.

Krok 3 — Skontrolujte hnaciu sústavu

Pri odpojenom a zablokovanom napájaní sa ručne pokúste otočiť hriadele rotora. Na väčšine hnetačov môžete použiť otočnú tyč alebo objímku na konci hriadeľa rotora. Ak sa hriadele nepohnú, problém je v prevodovke alebo sú zaseknuté samotné rotory - pravdepodobne kvôli vytvrdenému materiálu vo vnútri komory. Ak sa hriadele otáčajú voľne, ale motor ich nepoháňa, problém je v spojení medzi motorom a prevodovkou.

Krok 4 — Skontrolujte mazanie

Vytiahnite vzorku prevodového oleja. Mal by byť relatívne číry alebo jantárovej farby v závislosti od typu maziva. Ak je olej čierny, mliečny alebo má viditeľné častice, problémom je kontaminácia - nielen nízka úroveň. Mliečny olej znamená prenikanie vody. Čierny olej s kovovými časticami znamená opotrebovanie prevodovky. Tmavý, viskózny olej s časticami gumy znamená zlyhanie tesnenia, čo sme zistili.

Oprava: Čo sme vlastne urobili pri oprave hnetača

Keď sme potvrdili, že problémom je prevodovka, proces opravy sa rozdelil do piatich etáp. Celá práca trvala asi tri dni vrátane obstarávania dielov, čo je pri práci na prevodovke rýchlejšie – hlavne preto, že sme mali rozumný vzťah s miestnym priemyselným dodávateľom, ktorý mal tesnenie hriadeľa na sklade.

Fáza 1 – Vyčistite komoru

Pred akoukoľvek mechanickou prácou bolo potrebné vyčistiť zmiešavaciu komoru. Mali sme šťastie - materiál nebol úplne vytvrdený a stále ho bolo možné odstrániť ručne teplom aplikovaným na steny komory. V prípadoch, keď materiál úplne vytvrdol, môže odstránenie trvať dlhšie ako skutočná oprava. To je jeden z dôvodov, prečo sa oplatí konať rýchlo, keď si všimnete prvé príznaky.

Fáza 2 – Vypustite a prepláchnite prevodovku

Znečistený olej sme úplne vypustili, potom sme prevodovku prepláchli jemnou preplachovacou kvapalinou, aby sme odstránili zvyškový kal a častice. Tento krok sa často vynecháva, keď sa ľudia ponáhľajú, aby sa dostali späť do prevádzky, a jeho vynechanie znamená, že dávate čerstvý olej do kontaminovaného prostredia. Kal v priebehu týždňov znehodnotí nový olej.

Fáza 3 — Vymeňte chybné tesnenie hriadeľa

Hlavnou príčinou bolo opotrebované tesnenie hriadeľa rotora. Tieto tesnenia sú umiestnené medzi miesiacou komorou a skriňou prevodovky, čím zabraňujú migrácii procesného materiálu do mazacieho systému. Na našom stroji je tesnenie radiálne tesnenie typu pery s telieskovým povrchom z PTFE. Originál bol v prevádzke už od r približne 4200 hodín — výrobca odporúča kontrolu po 3 000 hodinách a výmenu po 5 000 alebo pri akýchkoľvek známkach opotrebovania, podľa toho, čo nastane skôr. Boli sme v rámci intervalu na papieri, ale prevádzkové podmienky - abrazívna zmes, zvýšená teplota - urýchlili opotrebovanie.

Výmena tesnenia na vnútornom hnetači nie je triviálna. Hriadeľ rotora musí byť čiastočne vytiahnutý, aby sa získal prístup k puzdru tesnenia, čo znamená odpojenie spojky a správne podopretie hriadeľa. Použili sme vlastné zdvíhacie body na údržbu stroja a držiak hriadeľa zapožičaný zo susedného závodu. Ak sa o to pokúsite bez správnej podpery hriadeľa, riskujete poškodenie puzdra ložiska.

Fáza 4 – Kontrola a opätovná montáž

S hriadeľom čiastočne vonku sme využili príležitosť na kontrolu ložiska rotora. Vykazoval prvé známky pitingu na vnútornej rase – zatiaľ nie kritické, ale zaznamenané. Zaznamenali sme ho do denníka údržby a označili sme ho na výmenu pri najbližšej plánovanej odstávke. Samotné ozubené kolesá, napriek kontaminácii olejom, nevykazovali žiadne známky mimo bežného opotrebovania. Bolo to čiastočne preto, že sme problém zachytili skôr, ako stroj bežal dostatočne dlho na to, aby spôsobil poškodenie prevodovky.

Fáza 5 – Doplňte, zabehnite a overte

Prevodovku sme doplnili výrobcom špecifikovaným prevodovým olejom — v našom prípade ISO VG 220 — po značku správnej hladiny. Potom sme nechali hnetač 30 minút bez zaťaženia, pričom sme monitorovali teplotu prevodovky a počúvali abnormálne zvuky. Teplota sa ustálila na 52°C, čo je v rámci normálneho prevádzkového rozsahu. Potom sme spustili testovaciu dávku pri 60 % normálnej hmotnosti náplne pred návratom k plnej výrobe.

Bežné body zlyhania hnetača a čo ich spôsobuje

Náš problém s kontamináciou prevodovky nie je ojedinelý. Po rozhovore s technikmi údržby v niekoľkých ďalších prevádzkach spájania sa objavil jasný vzor bežných porúch. V tabuľke nižšie sú zhrnuté najčastejšie hlásené problémy s vnútornými hnetačmi, ich typické príčiny a čo zvyčajne zahŕňa oprava.

Čo vyniká v tejto tabuľke, je to každému uvedenému poruchovému stavu sa dá úplne alebo čiastočne predísť . Žiadny z nich nie je náhodným aktom mechanického osudu. Všetky majú prekurzory – znaky, ktoré sa objavia pred zastavením stroja – a väčšinu z nich možno zachytiť pomocou programu údržby, ktorý presahuje jednoduchú vizuálnu kontrolu.

Pochopenie vnútorného hnetača: Prečo sa rozpadá tak, ako sa robí

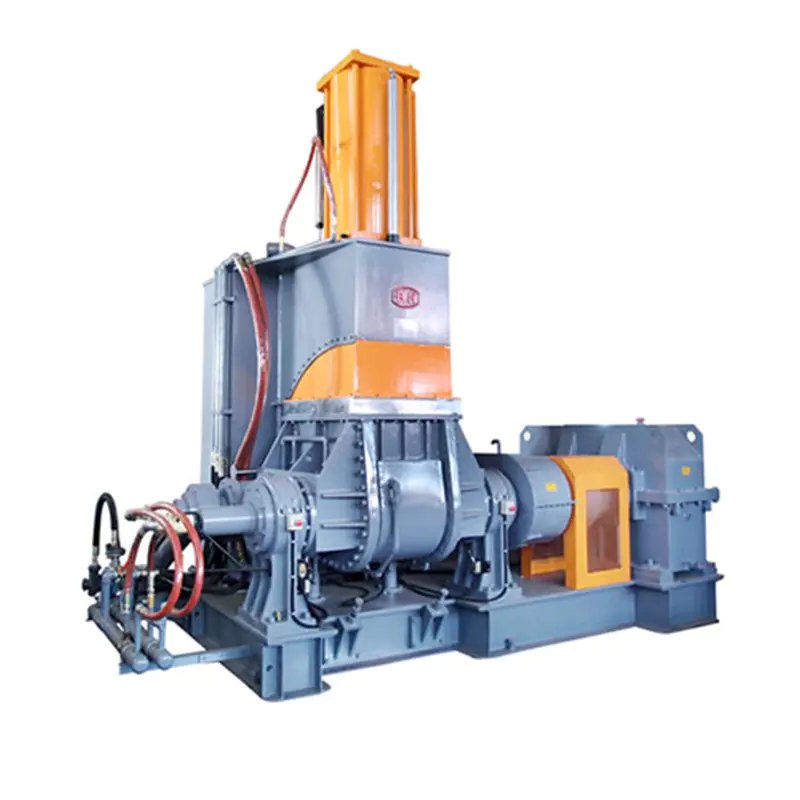

Pre správnu údržbu miesiča pomáha pochopiť, čo stroj vlastne robí a prečo to zaťažuje konkrétne komponenty. Vnútorný hnetač – niekedy nazývaný mixér typu Banbury alebo jednoducho hnetací stroj – funguje tak, že rotuje dva do seba zapadajúce rotory vo vnútri utesnenej miešacej komory. Materiál je naložený cez horný baran, stlačený, strihaný medzi lopatkami rotora a stenami komory a postupne homogenizovaný.

Zapojené sily sú značné. Výrobný hnetač miešajúci kaučukovú zmes plnenú sadzami môže fungovať pri krútiaci moment presahujúci 50 000 Nm na hriadeľoch rotora. Toto zaťaženie prechádza priamo cez prevodovku. Prevodovka na hnetači nie je ľahká jednotka – ide o súpravu ťažkého priemyselného špirálového alebo čelného ozubeného kolesa s veľkými, povrchovo tvrdenými prevodmi – ale stále má svoje limity a tieto limity sú definované kvalitou mazania, stavom ložísk a integritou tesnenia.

Tepelné prostredie pridáva ďalšiu vrstvu stresu. Hnetiče zvyčajne pracujú pri teplotách komory medzi 60 °C a 180 °C v závislosti od zlúčeniny. Niektoré procesy idú vyššie. Teplo sa dostáva do konštrukcie stroja, ovplyvňuje tesniace materiály a urýchľuje degradáciu maziva. Prevodový olej, ktorý je dimenzovaný na 5 000 hodín pri 60 °C, sa môže znehodnotiť za 2 500 hodín, ak sú okolité teploty okolo prevodovky trvalo 90 °C.

Tesniaci systém je mostom medzi vysokoteplotným, kontaminovaným procesným prostredím a čistým, namazaným hnacím systémom. Keď to funguje, nikdy na to nemyslíte. Keď zlyhá, prevodovka ho nasleduje krátko nato.

Čo sme zmenili po zrútení

Prvým krokom bolo opätovné spustenie miesiča. Zabezpečiť, aby sa to znova nepokazilo rovnakým spôsobom, bol krok dva. V našom prístupe k údržbe sme urobili štyri konkrétne zmeny, z ktorých žiadna si nevyžadovala značné investície.

Monitorovanie stavu oleja namiesto sledovania hladiny

Do pravidelnej týždennej údržby sme pridali jednoduchú kontrolu stavu oleja. To zahŕňa odobratie malej vzorky z odtokového bodu prevodovky a vykonanie vizuálnej kontroly – farby, čírosti, prítomnosti častíc alebo peny. Trvá to asi päť minút. Každých šesť mesiacov tiež posielame vzorku na laboratórnu analýzu. Laboratórny test stojí približne 80 EUR za vzorku a hovorí nám o viskozite, úrovni kontaminácie a oxidačnom stave. To je lacná poistka proti prestavbe prevodovky za 15 000 eur.

Skrátený interval výmeny tesnenia pre naše podmienky

Pri výmene tesnenia hriadeľa sme dodržiavali štandardný interval výrobcu 5 000 hodín. Po poruche sme hovorili so servisným tímom OEM a dozvedeli sme sa, že v prípade zmesí s vysokou náplňou plniva – čo popisuje väčšinu toho, čo prevádzkujeme – odporúčajú znížiť túto dobu na 3 000 hodín. Podľa toho sme aktualizovali náš plán údržby. Samotné plomby stoja okolo 120 € za kus. Ich proaktívna výmena predstavuje zlomok nákladov na poruchu prevodovky spôsobenú znečistením.

Vývoj teploty na prevodovke

Do každodenných obhliadok operátora sme pridali lacnú kontrolu infračerveného teplomera. Teplota povrchu prevodovky sa zaznamenáva každé ráno. Naša základná línia pri normálnej prevádzke je 48–55 °C. Ak teplota prekročí 65 °C bez zjavného vysvetlenia (napríklad nezvyčajne horúci okolitý deň), spustí sa vyšetrovanie skôr, ako dôjde k zlyhaniu. Tento druh jednoduchého trendu včas zachytí problémy s mazaním – degradujúce mazivo stráca tepelnú účinnosť a prevodovka sa zahrieva viac.

Náhradné diely pančuchy pre hnetač

Jednou z vecí, ktoré nám predĺžili prestoje, bolo čakanie na príchod tesnenia hriadeľa. Teraz máme na poličke jednu súpravu tesnení špičky rotora, jedno tesnenie hriadeľa na rotor a jeden prvok spojky motora. Celková hodnota dielov je do 500 €. Diely zaberajú malý priestor na polici. Ale mať ich k dispozícii znamená, že ak by sa rovnaké zlyhanie stalo zajtra, vrátili by sme sa za jeden deň namiesto troch.

Plán preventívnej údržby hnetacieho stroja

Na základe našich skúseností a rozhovorov s inými operátormi predstavuje nasledujúci plán praktický základ pre udržiavanie interného miesiča v nepretržitej výrobe. Upravte intervaly na základe typu zmesi, prevádzkových hodín za deň a podmienok prostredia.

Kedy zavolať špecialistu namiesto toho, aby ste to vyriešili sami

Nie každá oprava hnetača je v rámci vlastnej údržby. Vedieť, kde je táto čiara, vás môže zachrániť pred zhoršením problému.

Vlastná práca je vo všeobecnosti vhodná na: výmenu tesnení, kde je postup zdokumentovaný, výmenu oleja a monitorovanie stavu, výmenu spojovacieho prvku, diagnostiku elektrických porúch a základnú kontrolu rotora s otvorenou komorou.

Zapojenie špecialistu sa odporúča pri: demontáži prevodovky a kontrole ozubeného kolesa nad rámec odberu vzoriek oleja, demontáži rotora a výmene ložísk, kontrole opotrebenia alebo prasknutia stien komory, meraní vyrovnania a korekcie po výmene hlavných komponentov a akejkoľvek situácii, keď je spôsob poruchy nejasný po dôkladnej diagnostike na mieste.

Niektorí výrobcovia hnetačov ponúkajú servisné zmluvy, ktoré zahŕňajú pravidelné odborné kontroly. Tie môžu stáť za náklady na stroje pracujúce na tri zmeny v nepretržitej výrobe, kde sú neplánované prestoje veľmi drahé. Pre stroje, ktoré bežia jednu smenu s plánovanou týždennou údržbou, zvyčajne postačuje silný interný program.

Jedna vec, ktorá stojí za zmienku: ak váš stroj nie je v záruke a musíte si vybrať medzi rozsiahlou opravou a výmenou, pred rozhodnutím si nechajte riadne posúdiť. Dobre udržiavaný hnetač vydrží spoľahlivo fungovať 20–30 rokov. Oprava stroja, ktorý bol zanedbávaný a nahromadili sa v ňom problémy v prevodovke, ložiskách a rotorovom systéme, môže stáť viac, ako stojí – ale toto posúdenie musí vykonať niekto, kto sa na stroj skutočne pozrel, a nie na diaľku.

Lekcie z nášho rozdelenia hnetača — zhrnuté

Prechádzať procesom poruchy a opravy nebolo príjemné, ale prinieslo to jasnosť v tom, čo robíme zle a čo treba zmeniť. Ak existuje krátka verzia všetkého vyššie uvedeného, je to toto:

• Kontrola hladiny oleja nie je to isté ako kontrola stavu oleja – záleží viac na stave oleja
• Intervaly výmeny tesnení od výrobcu sú pre štandardné podmienky; agresívne zlúčeniny alebo vysoké teploty zaručujú kratšie intervaly
• Trendy teplôt zachytávajú vznikajúce problémy skôr, ako sa stanú poruchami
• Udržiavanie malej zásoby kritických náhradných dielov dramaticky znižuje prestoje, keď sa niečo pokazí
• Reagovanie na včasné varovné signály – hluk, nárast teploty, vizuálny únik – je vždy lacnejšie ako čakať na úplnú poruchu

Hnetač teraz beží sedem mesiacov od opravy bez ďalších problémov. Zmeny údržby, ktoré sme vykonali, nie sú zložité ani drahé. Sú len dôkladnejšie ako to, čo sme robili predtým – a pri spätnom pohľade na to, kde problém pretrvával celý čas, bol rozdiel medzi „dôkladným“ a „adekvátnym“.
